ZZVP氮封阀
ZZVP氮封阀

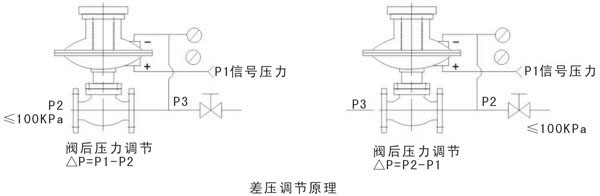

ZZVP-16K自力式微压调节阀是一种不需要外加能源而能自动调节一种或两种介质压差，使压差维持在恒定值，如在工业炉气体燃烧系统中，用于控制甲、乙两种燃料混合比流量调节，达到理想的燃烧条件，节省燃料及投资，也可以作为煤气、天燃气、液化石油气、氨气、氮气、氧气等各种工业气体的减压、微压、差压的调节系统中。还可用于氢冷发电机组密封油系统，控制密封油与氢气间的压力差，以确保可靠密封。

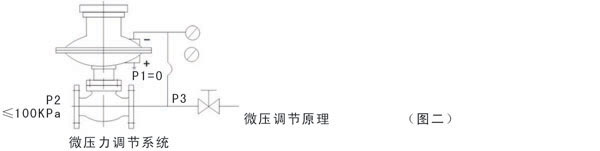

当差压阀的低压端通大气即成为微压阀(见图二)
ZZC型自力式差压调节阀和ZZV型自力式微压调节阀主要特点为：
1、对单座微(差)压阀而言，若阀前压力≥100Kpa则安装ZZYP型自力式进行减压至≤100KPa，因此可用于压力特别小的场合(例如0.5KPa)。
2、执行机构元件极为灵敏，极微小的压力变化会感测出来。
3、压力调节极为方便，无需停止生产即可进行设定值调整。
主要零件材料
| 零件名称 | 材料 |
| 阀体 | WCB、CF8、CF8M |
| 阀芯 | 1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE |
| 阀座 | 1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) |
| 阀杆 | 1Cr18Ni9、0Cr18Ni12Mo2 |
| 橡胶膜片 | 丁腈橡胶夹增强涤纶织物 |
| 膜盖 | Q235、Q235涂PTFE |
| O形圈 | 耐油橡胶、聚四氟乙烯 |
主要技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
| 阀座直径D(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 额定流量系数Kv | 0.32 | 4 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 |
| 压力调节范围Kpa | 0.5-100 范围内选取 | |||||||||||
| 公称压力PN(Mpa) | 1.0 1.6 | |||||||||||
| 被调介质温度(℃) | -40～80 | |||||||||||
| 流量特性 | 快开 | |||||||||||
| 调节误差(％) | ≤5 | |||||||||||
| 允许压降(Mpa) | 1.6 | 1.6 | 1.1 | 0.4 | 0.6 | |||||||
| 执行机构薄膜有效面积(cm2) | 200 | 280 | 400 | |||||||||
| 允许泄漏量 | 硬阀芯：Ⅳ级(10-4×Kv) 软阀芯：Ⅵ级几乎无泄漏 | |||||||||||
外形尺寸
|
资料正在添加中... ...
